Glossar der Begriffe aus dem Kunststoffspritzguss

Ein Glossar mit Begriffen im Zusammenhang mit dem Design von Kunststoffteilen, dem Formenbau und dem Kunststoffspritzguss.

Antistatikmittel: Additiv zur Beseitigung oder Verringerung statischer Elektrizität von der Oberfläche des Kunststoffteils.

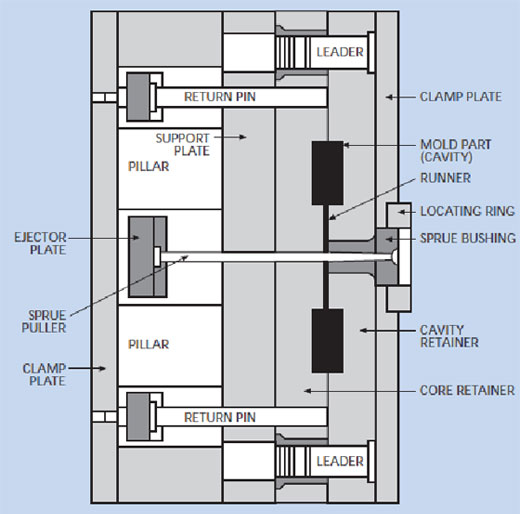

Trägerplatte: Eine Platte, die als Stütze für den Hohlraumblock der Kunststoffspritzgussform, Führungsstifte, Buchsen usw. verwendet wird.

Boss: Ausstülpung an einem Kunststoffteil, die für zusätzliche Festigkeit, leichtere Ausrichtung, Befestigung usw. ausgelegt ist.

Kavität: Der Raum innerhalb einer Spritzgussform, in den Material eingespritzt wird.

Klemmplatte: Eine Platte, die an einer Kunststoffform angebracht ist und dazu verwendet wird, die Form an einer Platte zu befestigen.

Co-Injection Moulding: Ein spezielles multilaterales Spritzverfahren, bei dem ein Formhohlraum zuerst teilweise mit einem Kunststoff gefüllt wird und dann ein zweiter Schuss eingespritzt wird, um den ersten Schuss einzukapseln.

Kühlkanal: Kanäle im Körper einer Spritzgussform, durch die ein Kühlmedium zirkuliert, um die Oberflächentemperatur der Form zu steuern.

Zyklus: Die vollständige Abfolge von Arbeitsgängen in einem Prozess zur Fertigstellung eines Satzes von Formteilen. Der Zyklus wird an einem Punkt im Betrieb aufgenommen und endet, wenn dieser Punkt wieder erreicht ist.

Tageslichtöffnung: Der maximale Abstand zwischen der stationären und der beweglichen Platte der Schließeinheit in der vollständig geöffneten Position.

Direct Gate: Der Anguss, der direkt in den Spritzgusshohlraum mündet.

Entwurf: Der Grad der Verjüngung einer Seitenwand eines Formhohlraums oder der Freiwinkel, der dazu bestimmt ist, das Entfernen von Teilen aus einer Kunststoffspritzgussform zu erleichtern.

Auswerferstifte: Stifte, die beim Öffnen der Form von hinten in einen Formhohlraum geschoben werden, um das fertige Teil aus der Form zu drücken. Knockout Pins ist ein weiteres Glossar.

Auswerferrückholstifte: Vorsprünge, die die Auswerferbaugruppe beim Schließen der Spritzgussform zurückdrücken. Oberflächen-Pins und Return-Pins sind weitere Glossare von Begriffen.

Familienform: Eine Form mit mehreren Kavitäten, bei der jede Kavität einen der Bestandteile eines zusammengebauten fertigen Teils bildet.

Fan Gate: Ein Tor, das dazu dient, Spannungskonzentrationen im Torbereich zu reduzieren, indem die Öffnung über einen größeren Bereich verteilt wird. Durch die Verwendung dieses Angusstyps ist in der Regel mit einem geringeren Verzug der Teile zu rechnen.

Sprung: Zusätzlicher Kunststoff, der normalerweise entlang der Formtrennlinie an einem Formteil anhaftet.

Fließlinie: Auf den fertigen Artikeln sichtbare Markierungen, die die Fließrichtung der Schmelze in die Kunststoff-Spritzgussform anzeigen.

Fließspuren: Wellige Oberflächenerscheinungen auf einem Formteil, die durch unsachgemäßen Fluss der Schmelze in die Spritzgussform verursacht werden.

Tor: eine Öffnung, durch die die Schmelze in den Formhohlraum eintritt.

Heißkanalform: Eine Form, in der die Kanäle von den gekühlten Kavitäten isoliert und heiß gehalten werden. Heißkanalwerkzeuge stellen Teile her, die keinen Ausschuss haben.

Einspritzdruck: Der Druck auf der Stirnseite der Einspritzschnecke oder des Stößels beim Einspritzen von Material in die Form.

Jetting: Eine turbulente Strömung in der Schmelze, die durch einen zu kleinen Anguss verursacht wird oder wo ein dünner Abschnitt schnell dicker wird.

Vorrichtung: Ein Werkzeug zum Halten von Teilen einer Baugruppe während des Fertigungsprozesses.

Knockout Pins: Ein Stab oder eine Vorrichtung zum Ausstoßen eines fertigen Teils aus einer Kunststoffform.

Formtemperiereinheit: Hilfsausrüstung zur Steuerung der Formtemperatur. Einige Einheiten können die Spritzgussform sowohl heizen als auch kühlen. Ein anderes Glossar, das als Kühler bezeichnet wird, kühlt nur die Form.

Bewegliche Platte: Die Platte einer Spritzgießmaschine, die von einem hydraulischen Stößel oder einem mechanischen Kniehebel bewegt wird.

Mehrfachform: Eine Spritzgussform mit zwei oder mehr Eindrücken zum Formen fertiger Gegenstände in einem Maschinenzyklus.

Multi-Material-Spritzgießen: Das Einspritzen von zwei oder drei Materialien nacheinander in eine einzige Form während eines einzigen Spritzgusszyklus. Die Spritzgießmaschine ist mit zwei oder drei Plastifizierern ausgestattet.

Düse: Die hohlkernige Metallnase, die in das Einspritzende eines Plastifikators geschraubt wird. Die Düse passt zur Vertiefung in der Form. Diese Düse ermöglicht die Übertragungr der Schmelze vom Plastifizierer zum Angusssystem und Kavitäten.

Packen: Das Füllen der Formkavität oder -kavitäten so vollständig wie möglich, ohne die Spritzgussformen übermäßig zu belasten oder Grate an den fertigen Teilen zu verursachen.

Trennlinie: Bei einem fertigen Teil zeigt diese Linie, wo sich die beiden Formhälften beim Schließen trafen.

Präziser Anguss: Ein eingeschränkter Anguss mit einem Durchmesser von 0,030 Zoll oder weniger, dieser Anschnitt ist bei Heißkanalformen üblich.

Halteplatte: Die Platte, auf der abnehmbare Teile wie Formhohlräume, Auswerferstifte, Führungsstifte und Buchsen während des Spritzgießens montiert werden.

Angusskanal: Der Kanal, der den Anguss mit dem Anschnitt verbindet, um die Schmelze in die Kavitäten zu übertragen.

Short Shot: Fehler beim vollständigen Füllen der Kunststoff-Spritzgussform oder Hohlräume der Form.

Schusskapazität: Im Allgemeinen basierend auf Polystyrol, ist dies das maximale Kunststoffgewicht, das durch einen einzigen Einspritzhub verdrängt oder eingespritzt werden kann. Allgemein ausgedrückt als Unzen Polystyrol.

Schrumpfung: Die Maßunterschiede zwischen einem Formteil und den tatsächlichen Formabmessungen.

Seitenleisten: Lose Teile, die verwendet werden, um einen oder mehrere Formstifte zu tragen und von außerhalb der Kunststoffform betrieben werden.

Seitenziehstifte: Vorsprünge, die verwendet werden, um ein Loch in eine andere Richtung als die Schließlinie einer Form zu bohren, und die zurückgezogen werden müssen, bevor das Teil aus der Spritzgussform ausgeworfen wird.

Einfachform: Eine Form mit nur einer Kavität, die nur ein fertiges Teil pro Zyklus produziert.

Einfallstelle: Eine flache Vertiefung oder Vertiefung auf der Oberfläche eines fertigen Teils, die durch Schrumpfung oder geringe Füllung des Hohlraums entsteht.

Angussbuchse: Ein Einsatz aus gehärtetem Stahl in der Spritzgussform, der die Düse des Plastifizierers aufnimmt und eine Öffnung zum Übertragen der Schmelze bietet.

Sprue Gate: Ein Durchgang, durch den Schmelze von der Düse zum Formhohlraum fließt.

Sprue Lock: Der Anteil des Harzes, der durch eine Hinterschneidung in der Cold-Slug-Vertiefung zurückgehalten wird. Diese Verriegelung wird verwendet, um den Anguss aus der Buchse zu ziehen, wenn sich die Form öffnet. Der Angussverschluss selbst wird durch einen Auswerferstift aus der Kunststoffspritzgussform geschoben.

Anguss: Die beim Spritzgießen vorgesehene Zuführöffnung zwischen Düse und Kavität bzw. Angusssystem.

Stapelformen: Zwei oder mehr Formen eines ähnlichen Typs, die hintereinander positioniert sind, um die Herstellung zusätzlicher Teile während eines Zyklus zu ermöglichen.

Abstreifplatte: Eine Platte, die ein Formteil von Kernstiften oder Drucksteckern abstreift. Die Abstreiferplatte wird durch das Öffnen der Kunststoffspritzgussform in Betrieb genommen.

Tab Gate: Eine kleine abnehmbare Lasche, die ungefähr die gleiche Dicke wie das Formteil hat, aber normalerweise senkrecht zum Teil steht, um das Entfernen zu erleichtern.

Holmabstand: Der Abstand zwischen den horizontalen Holmen einer Spritzgießmaschine. Grundsätzlich begrenzt diese Messung die Größe der Formen, die zwischen den Holmen und in der Spritzgussmaschine platziert werden können.

Unterschnitt: Ein Vorsprung oder eine Vertiefung, die das Herausziehen aus einer zweiteiligen starren Form behindert.

Ventilanguss: Eine Art Anschnitt, bei dem ein Stift durch Federspannung im Anschnitt oder Kanal gehalten wird. Wenn sich der Einspritzhub vorwärts bewegt, komprimiert dieser Anguss den Kunststoff im Angusskanal. Wenn dieser Druckaufbau ausreicht, um die Federspannung zu überwinden, wird der Stift zurückgeschoben (gezogen) und die schnelle Dekompression der Schmelze füllt die Kavität mit extrem hoher Geschwindigkeit.

Entlüftung: Ein flacher Kanal oder eine Öffnung, die in die Kavität geschnitten wird, damit Luft oder Gase entweichen können, wenn die Schmelze die Kavität füllt.

Verzug: Dieser Begriff bedeutet dimensionale Verzerrung in einem geformten Objekt.

Schweißnaht: Markierungen, die auf einem fertigen Teil sichtbar sind und durch das Aufeinandertreffen zweier Schmelzflussfronten während des Spritzgießens entstehen.
